1、廢玻璃制微晶玻璃
       以廢玻璃為主要原料，加入少量調節劑等組分，通過控制原料粒度和熱處理工藝，制成性能優良的微晶玻璃材料、產品。該項技術實驗室研發和放大實驗已基本完成，即將進入工業化實驗階段。具有耐磨性能高、耐高溫、吸水率低、成本低、施工方便等特點，可替代現有陶瓷襯板廣泛應用于各種工業領域。
       技術優勢：
       主要原料為各種廢玻璃容器及平板玻璃，原料成本低；
       生產中僅需一次1000℃以下的熱處理，相比傳統生產能耗大幅降低；
       不同種類廢玻璃可以進行搭配燒結，原料適應性強，產品外觀可控；
       總體投資少、運行費用低、無二次污染；
       抗折強度約為50-75MPa，吸水率低于1‰，密度介于2.6-2.75g/cm3之間，莫氏硬度大于6.5，耐酸堿腐蝕性能與微晶玻璃產品相近。根據X射線粉末衍射結果判斷，燒結產物中的晶體類型與微晶玻璃產品相近。
2、浮力補償材料

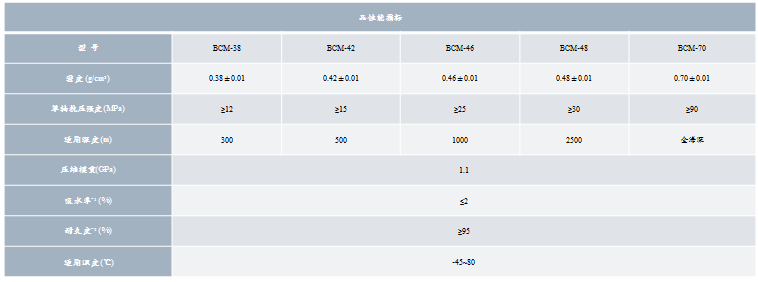

       本產品為一種可使用于海洋環境的環保型浮力補償材料，性能特點為輕質高強、吸水率低、高耐久度?？筛鶕脩粜枨蠹庸こ筛鞣N規格尺寸，適用于全海洋深度，主要為深海作業裝備提供所需的浮力，以保證穩定的工作狀態。本產品可廣泛應用于水下機器人、深潛器、海洋潛（?。讼到y、水下拖曳等領域。

3、脫硫石膏
       利用脫硫石膏（天然石膏亦可）作為原料，在一定反應條件下，通過水熱法來制備高強石膏（即α-半水石膏）。 已成功實現規?；a。本項目制備產品的指標為：抗壓強度>40MPa，抗折強度>5.0MPa，收縮率<0.08%，白度：一級≥70%； 二級≥60%。已滿足大部分的市場需求要求。
